2019年12月

5
_20191028_233853

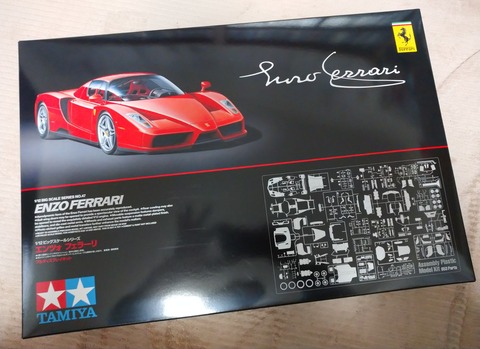

タミヤ 1/12 エンツォ・フェラーリを製作しています





この組み合わせでO2センサーをでっち上げます
ディテールアップと違ってデッチアップですね(^_^;)
DSC_0882



少し長いかなとも思いますが(^_^;)
DSC_0883




両方を取り付けて左右のバランスを見て特に問題もなさそうなので
DSC_0884




DSC_0885



タペットカバーですが
ざらつかせてます
歯ブラシに塗料を付けて歯ブラシをトントンと叩き付けです
DSC_0886



O2センサーの配線はフレームのこの位置に入ります
DSC_0887




DSC_0888

O2センサーは片側1個かな?
最近の車は触媒の前と後ろに付いてるケースも有ります
エンツォの頃だと触媒の前だけかなとも思いますが………
スーパーカーなのでシビアな制御の為に後ろにも付いてる可能性も有りますね
どの辺りに付いてるのか?今は判りませんので
判った時に追加しますかね

時代によってはO2センサー以外に排気温度センサーとかも有りましたね






模型・プラモデルランキング

5
sketch-1558874497158
フジミ 1/16 フェラーリ512BBを製作しています




こちらの写真はネットで見付けた写真を引用してます
この写真を探したのはライトの間に有る排熱部のフィンの枚数がキットので合ってるのか?確認したくて………
キットのと比べたら枚数は同じでした
キットのは少し上下の幅が少し足りない………
塗装しても少し空くと思います
それよりヘッドライトの前のランプの形状が違いますね
sketch-1566571139123




中の反射板の形状自体が違います
DSC_1741





1/24の512BBの形状の方が近いですよね
厳密に言えばこれでも形状は違うのでしょうが………
DSC_1761





ボディーのセンター部分をシャシーに固定したいのですが
このキットには燃料タンクが無いんですよね
1/24には燃料タンクやフューエルコックも有るのに………
なので固定出来ず
DSC_1759




ダッシュのメーター部分のプラ板を接着した所
削ってます
DSC_1766




参考資料を見ても真っ直ぐでも良さそうですよね
DSC_1767



ハンドルポストが付く右側に虫ピンが付くように穴を
メインキーシリンダー(エンジンキーシリンダー)の表現………
そのままではキー穴が無いのでキーシリンダーには見えませんがね(^_^;)
DSC_1768



ダッシュの上に有る吹き出し口
高さは有るし表現が硬いので
本来は薄くしたいのですが
薄くするには一度切り取る事になり大変なので
面取りする事に
一番左は面取り済み少し高さが目立たなくなったような
DSC_1769




3つともしました
言わなければ
最初からこんな感じなんだと思われる程度ですね
DSC_1774





ランキングに参加しています
ポチッと宜しくお願いします(^-^)v

模型・プラモデルランキング

5
_20191028_233853
タミヤ 1/12 エンツォ・フェラーリを製作しています





マフラーの接着
エキマニと触媒部分です
タイコ部分は仮合わせです
DSC_0872



フレームに仮合わせして
マフラーの追加表現をどうするか?
触媒のカバーは有るし
増やしてもO2センサーぐらいですかね
エンツォのエキマニはステンレス?インコネル?
DSC_0873


O2センサーを作る材料を探したら外径0.8ミリのアルミのパイプは有りましたが1/24の時に使ったと思うので細いですね
もう少し太めのパイプを調達せねば





調達出来るまでの間に違う所を進めて行きましょう
リアのアーム類ですね
ヤスリでバリを削り落として少し磨いたのが左側の3つになります
もう少し入りくんだ所を磨きたいですね
右のアームは未処理
DSC_0875



ブラケットはネジ留めですね
説明書通りに瞬間も併用した方が良さそうですね
DSC_0876













ランキングに参加しています
ポチッと宜しくお願いします(^-^)v

模型・プラモデルランキング

5
_20191028_233853
タミヤ 1/12 エンツォ・フェラーリを製作しています




シリンダーブロックの真ん中から配線が出てる可能性は無い事は無いのですが
ノックセンサーとかはシリンダーブロックに付いてますので
深く考えずに進めましょう
フロントのカプラー集合体へ繋がる用になってますね
エアボックスとかが付けば見えなくなる場所なのでこれでOKでしょう
DSC_0864



シリンダーブロックの固定中
流し込みなので
夜まで放置
DSC_0865



インマニにインジェクターの取り付け………
インジェクターは黒サフです
ここで昼模型終了
続きは夜に
DSC_0866




カプラーの集合体スカイブルーはエナメルを筆塗り
参考写真のようにしました
本当のカプラーの部分だけですね
上下のゴムは黒なので
DSC_0867



インジェクターは接着だけなので
DSC_0868



シリンダーブロックの下部の接着
オイルパンの表現はドライサンプなので不適切かな?
クランクケースですかね
DSC_0869




取りあえずマフラーのメッキを落としました
メッキ自体は綺麗なんですが
ゲートも目立たない位置に有るのですが
パーティングラインがね(。>д<)
仕方無いですね
DSC_0870



ミッションの遮熱板ですが
実際にはアルミで模様が付いてると思います
アルミテープにデザインナイフの持ち手部分で押し型を付けました
DSC_0871













ランキングに参加しています
ポチッと宜しくお願いします(^-^)v

模型・プラモデルランキング

5
_20191028_233853
タミヤ 1/12 エンツォ・フェラーリを製作しています





カムセンサーらしき物の方は済んだので
こちらのカプラーの集合体の方も加工したいと思います
DSC_0855



両端の4本を切り飛ばし
0.3ミリの穴を開けて0.2ミリの真鍮線を接着
DSC_0856



インジェクターへのハーネスより確実に細くなったのでOKですね
DSC_0857




次はこのカプラーの集合体ですね
本数が多いので減らしたいと思います
DSC_0858



プラ板を付けてステー部分の距離が変わらないようにして
ステー部分を切り離し
カプラー部分を端の一つ切り飛ばし
最初真鍮へ変更したのを一つ隣へ移動
DSC_0859





DSC_0860



左が付属のチューブ
右は1/12バイクのキットに付属されてるチューブ
少しだけですがバイク用の方が細目です
DSC_0861




左が付属のチューブ
右はタミヤから発売されてるケーブル
中に線が有ります
外径は0.65ミリ中の線は0.4〜0.5ミリぐらいかな?
本来はこれぐらいの太さの方が良いと思いますが
インジェクターのチューブが入る突起を切り飛ばして0.5ミリの穴を開けるのも大変ですし
インジェクターの強度を考えると加工中に折れたりも有ると思うので
1/12バイク用のチューブを使う事にします
DSC_0862



それで長さが足りるのか?
足りなければ他の方法も考えなくてはなりませんからね
インジェクターハーネスとして使う分の長さは有りました
DSC_0863




ランキングに参加しています
ポチッと宜しくお願いします(^-^)v

模型・プラモデルランキング
